الزام صاعقه‌گیر؛ وقتی آسمان به زمین حمله می‌کند!
هر ثانیه در جهان حدود ۴۰ تا ۵۰ تخلیه الکتریکی جوی ثبت می‌شود؛ یعنی سالانه حدود ۱٫۴ میلیارد رخداد. برآوردهای رایج نشان می‌دهد صاعقه هر سال جان حدود ۲۴ هزار نفر را در جهان می‌گیرد. ایران هم از این آمار بی‌نصیب نیست. سخنگوی سازمان اورژانس در اردیبهشت ۱۴۰۴ اعلام کرد در بازه ۲۷ فروردین تا ۱۵ اردیبهشت، بادهای شدید و صاعقه ۹ کشته و ۸۶ مصدوم بر جا گذاشت و پنج نفر از جان‌باختگان بر اثر صاعقه جان خود را از دست دادند. این گزارش نشان می‌دهد چرا مسئله حفاظت از ساختمان‌ها و تأسیسات در برابر صاعقه فقط یک بحث فنی نیست و به ایمنی عمومی ارتباط دارد.
صاعقه چقدر خطرناک است؟
مشخصات فیزیکی یک ضربه
جریان متوسط یک ضربه صاعقه حدود ۳۰ هزار آمپر است و در موارد شدید از ۲۰۰ هزار آمپر عبور می‌کند. دمای کانال تخلیه به حدود ۳۰ هزار درجه سانتی‌گراد می‌رسد؛ چند برابر دمای سطح خورشید. این انرژی در کسری از ثانیه آزاد می‌شود، اما همین زمان کوتاه برای آتش‌سوزی، ترک‌خوردن بتن و ذوب نقطه‌ای فلز کافی است.
سه شکل آسیب
- اصابت مستقیم: آتش‌سوزی، انفجار بخارات قابل‌اشتعال و آسیب به سازه و افراد
- ولتاژ گام و تماس: پخش جریان در خاک اطراف نقطه اصابت و ایجاد اختلاف پتانسیل خطرناک
- اضافه‌ولتاژ القایی: ورود موج از کابل برق، آنتن یا شبکه و آسیب به تجهیزات الکترونیکی، حتی وقتی صاعقه چند صد متر دورتر فرود آمده است
چه سازه‌هایی بیشتر در معرض خطرند؟
ریسک اصابت به عوامل مختلفی بستگی دارد: ارتفاع سازه، تنها بودن در محیط باز، شرایط خاک، تراکم رعدوبرق منطقه و جنس مصالح. معمولاً این گروه‌ها در اولویت ارزیابی ریسک قرار می‌گیرند:
- ساختمان‌های بلندمرتبه و برج‌ها
- دکل‌های مخابراتی و تأسیسات بی‌سیم
- مخازن سوخت، پالایشگاه‌ها و انبارهای مواد قابل‌اشتعال
- بیمارستان‌ها، مدارس و مراکز تجمع
- نیروگاه‌های خورشیدی و بادی
- کارخانه‌ها، سیلوها و مراکز داده
- ویلاها و باغ‌های مستقر در مناطق باز یا مرتفع
الزام صاعقه‌گیر؛ چارچوب استانداردها
مجموعه IEC 62305
مرجع اصلی بین‌المللی حفاظت در برابر صاعقه، استاندارد IEC 62305 است که در چهار بخش تدوین شده:
- اصول کلی
- مدیریت ریسک
- خسارت فیزیکی به سازه و خطر جانی
- سیستم‌های الکتریکی و الکترونیکی داخل ساختمان
در این چارچوب، نخست ارزیابی ریسک انجام می‌شود و بر اساس آن مشخص می‌شود که سازه به کدام سطح حفاظت نیاز دارد. بنابراین «الزام» در بیشتر موارد از دل محاسبه ریسک بیرون می‌آید، نه صرفاً یک قاعده عمومی برای همه ساختمان‌ها.
سطوح چهارگانه حفاظت
| سطح حفاظت | بازده تئوریک جذب | نمونه سازه‌ها |
|---|---|---|
| I | ۹۸٪ | بیمارستان، انبار مواد قابل انفجار، صنایع شیمیایی |
| II | ۹۵٪ | مراکز داده، ساختمان‌های اداری بزرگ |
| III | ۹۰٪ | مجتمع‌های مسکونی، مدارس، سالن‌های صنعتی |
| IV | ۸۰٪ | سازه‌های کم‌ریسک |
وضعیت در ایران
در مقررات ملی ساختمان و استانداردهای ملی، ملاحظات حفاظت در برابر صاعقه و ارتینگ برای ساختمان‌ها و تأسیسات برقی مطرح شده است. جزئیات الزام برای هر پروژه، بسته به کاربری، ارتفاع و ریسک، باید از طریق مشاور، ناظر و دستگاه‌های بهره‌بردار تأیید شود. در پروژه‌های صنعتی و نفتی، الزامات کارفرما یا سندهای فنی نیز اغلب سخت‌گیرانه‌تر از حداقل مقررات است.

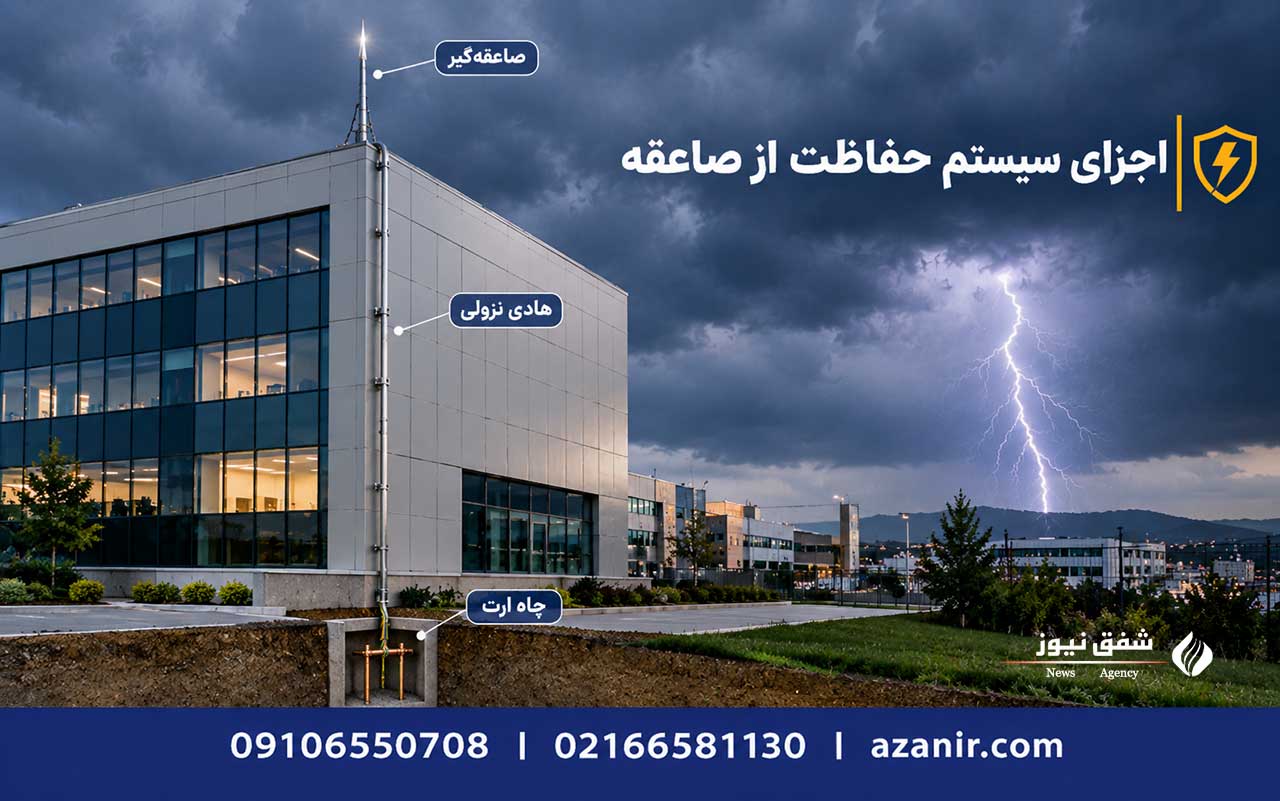

اجزای یک سیستم حفاظت کامل
سیستم خارجی
شامل نقطه جذب (صاعقه‌گیر)، هادی‌های نزولی و الکترود زمین است. وظیفه آن گرفتن صاعقه در نقطه‌ای کنترل‌شده و هدایت جریان به زمین است. نوک صاعقه‌گیر باید دست‌کم ۲ متر بالاتر از بلندترین نقطه سازه، از جمله آنتن و تأسیسات بام، قرار گیرد.
سیستم داخلی
شامل اتصال هم‌پتانسیل و برقگیر است. وقتی جریان صاعقه به زمین می‌رود، میدان الکترومغناطیسی شدیدی اطراف هادی‌ها ایجاد می‌شود و در سیم‌کشی ساختمان ولتاژ القا می‌کند. بدون برقگیر در ورودی‌های برق و مخابرات، تجهیزات الکترونیکی حتی در ساختمانی که صاعقه‌گیر دارد هم می‌توانند آسیب ببینند.
ارتینگ
مقاومت پایین زمین، ولتاژ خطرناک هنگام تخلیه را کاهش می‌دهد. در بسیاری از پروژه‌ها هدف طراحی مقاومت کمتر از ۱۰ اهم است و مقدار آن به‌صورت دوره‌ای اندازه‌گیری می‌شود.
انواع صاعقه‌گیر
میله ساده (فرانکلین)
قدیمی‌ترین نوع که به ارتفاع و اثر نوک متکی است. شعاع حفاظت آن با روش کره غلتان یا زاویه حفاظتی بر پایه IEC 62305 محاسبه می‌شود. برای ساختمان‌های کوچک و متوسط اغلب کفایت می‌کند.
قفس فارادی
شبکه‌ای از هادی‌ها که بر بام و دیواره‌ها کشیده می‌شود و سازه را مانند یک قفس می‌پوشاند. برای ساختمان‌های وسیع و دارای تجهیزات حساس کاربرد دارد.
صاعقه‌گیر اکتیو (ESE)
نوع اکتیو با سازوکاری در سر تجهیز، تخلیه صعودی را چند میکروثانیه زودتر از یک میله ساده آغاز می‌کند. طبق استاندارد فرانسوی NF C 17-102، سقف این پیشی زمانی (ΔT) برابر ۶۰ میکروثانیه است و باید در آزمایشگاه معتبر گواهی شود. درباره عملکرد این تجهیز، صاعقه گیر الکترونیکی و مشخصات فنی آن در منابع تخصصی توضیح داده شده است.
اختلاف‌نظرها
گزارش کامل درباره صاعقه‌گیر اکتیو بدون اشاره به بحث علمی ناقص است. برخی نهادهای استانداردساز، از جمله NFPA در آمریکا، این تجهیزات را در استانداردهای خود نپذیرفته‌اند و معتقدند برتری آن‌ها نسبت به میله ساده در شرایط واقعی به اندازه آزمون آزمایشگاهی اثبات نشده است. در مقابل، NF C 17-102 در فرانسه و چند کشور دیگر به‌کار می‌رود. انتخاب نهایی باید بر پایه ارزیابی ریسک، الزامات ناظر پروژه و تأیید طراح انجام شود.
هزینه؛ چه عواملی قیمت را تعیین می‌کنند؟
هزینه یک سیستم حفاظت از صاعقه فقط قیمت خود صاعقه‌گیر نیست. اقلام اصلی عبارت‌اند از:
- نوع و گواهی تجهیز (میله ساده یا اکتیو، مقدار ΔT)
- جنس بدنه: استیل ضدزنگ، مس یا آلومینیوم
- طول و مقطع هادی نزولی
- طراحی و اجرای چاه ارت و تعداد الکترودها
- برقگیر ورودی برق و مخابرات
- دکل و پایه نگهدارنده
- هزینه ارزیابی ریسک، اجرا و آزمون پایانی
برای مقایسه قیمت صاعقه‌گیر باید مشخصات یکسان فنی و سطح حفاظت یکسان در نظر گرفته شود؛ زیرا دو محصول با ظاهر مشابه ممکن است از نظر گواهی ΔT، جنس و ظرفیت تحمل جریان تفاوت زیادی داشته باشند.

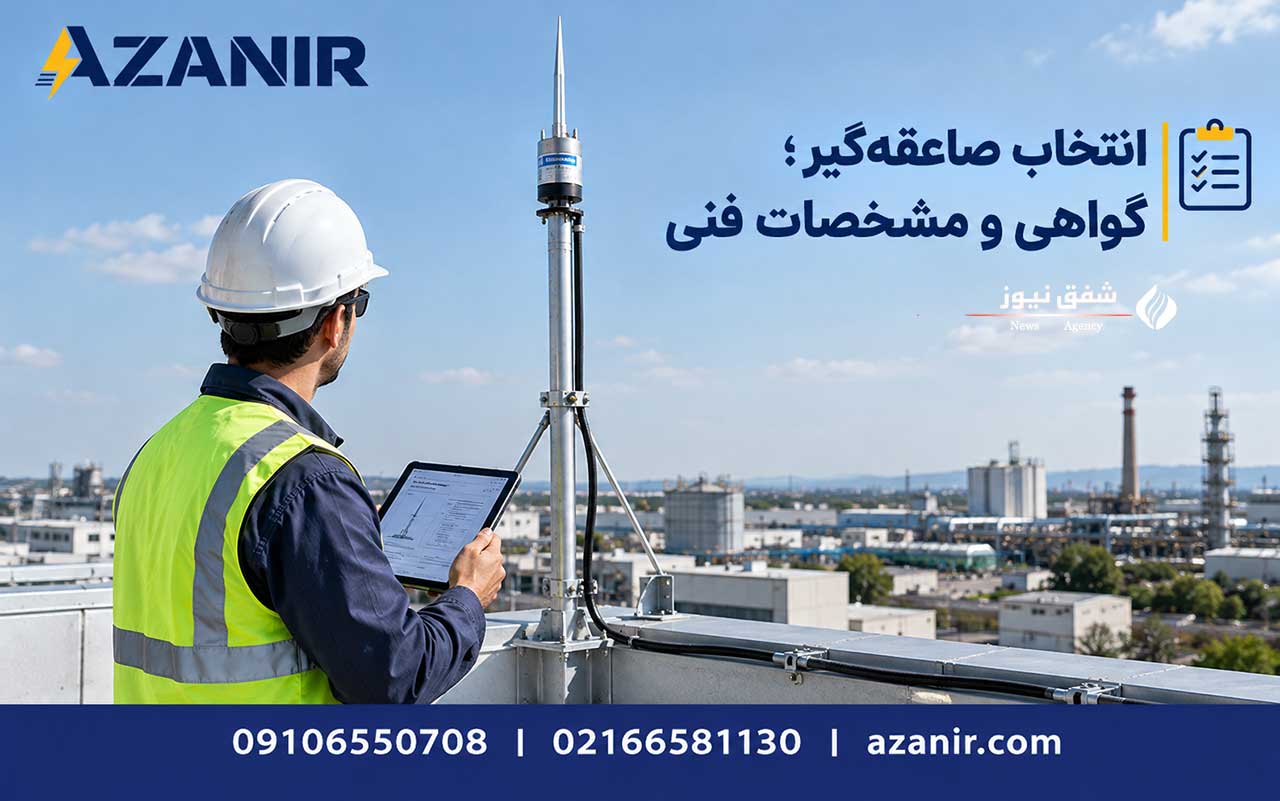

نکات انتخاب و تأمین
با افزایش تقاضا، تنوع محصولات در بازار زیاد شده است. کارشناسان هنگام خرید صاعقه گیر به این موارد توجه می‌کنند:
- گزارش آزمون: ΔT اعلام‌شده باید با گواهی آزمایشگاهی مطابقت داشته باشد. مقدار بالاتر از ۶۰ میکروثانیه در چارچوب NF C 17-102 معتبر نیست.
- مقاومت در برابر خوردگی: استیل ضدزنگ یا مس مناسب شرایط جوی محل نصب
- تحمل جریان ضربه: ظرفیت عبور جریان صاعقه بدون آسیب
- محاسبه شعاع حفاظت: با توجه به ارتفاع واقعی نصب و سطح حفاظت همان سازه
- مشخصات شفاف: درج مدل، ΔT و ابعاد روی محصول و کاتالوگ
- پشتیبانی فنی: امکان مشاوره و ارائه مستندات برای ناظر و بازرس
شرکت‌های فعال در حوزه تجهیزات حفاظتی، از جمله آذانیر، معمولاً مشخصات فنی محصولات را همراه با راهنمای انتخاب منتشر می‌کنند که برای پیمانکاران و مشاوران کاربرد دارد.
اشتباهات رایج
- نصب صاعقه‌گیر بدون سیستم ارت استاندارد
- کم بودن ارتفاع نصب نسبت به بلندترین نقطه سازه
- مسیر پرپیچ یا طولانی برای هادی نزولی
- نبود برقگیر و آسیب به تجهیزات با وجود سالم ماندن سازه
- اتکا به شعاع اعلام‌شده در کاتالوگ بدون محاسبه اختصاصی پروژه
- نبود بازرسی دوره‌ای پس از نصب
نگهداری و بازرسی
سیستم حفاظت از صاعقه پس از نصب هم نیاز به کنترل دارد. توصیه می‌شود:
- بازرسی دست‌کم سالی یک بار انجام شود.
- پس از هر اصابت شدید یا تغییر در سازه، سیستم دوباره بررسی شود.
- مقاومت ارت، پیوستگی هادی‌ها و وضعیت بست‌ها و اتصالات اندازه‌گیری شود.
- نشانگر خرابی برقگیرها کنترل شود.
- نتایج بازرسی ثبت و نگهداری شود.
جمع‌بندی
رخدادهای سال‌های اخیر و آمار تلفات نشان می‌دهد حفاظت در برابر صاعقه فقط مربوط به ساختمان‌های بزرگ نیست. تصمیم درباره نوع سیستم باید بر پایه ارزیابی ریسک، استانداردهای معتبر و الزامات ناظر انجام شود. صاعقه‌گیر باید همراه با ارتینگ استاندارد، اتصال هم‌پتانسیل و برقگیر در نظر گرفته شود و پس از نصب نیز به‌طور منظم بازرسی شود؛ زیرا حفاظت مؤثر نتیجه کار هم‌زمان همه این اجزا است.
