رادار Chain Home؛ سپر هشدار زودهنگام بریتانیا در جنگ جهانی دوم
رادار Chain Home نخستین شبکه عملیاتی هشدار زودهنگام راداری در جهان بود که توسط بریتانیا پیش از آغاز جنگ جهانی دوم توسعه یافت. سامانه با هدف شناسایی هواپیماهای دشمن در فاصله‌ای دور از سواحل بریتانیا ساخته شد و نقش بسیار مهمی در دفاع هوایی این کشور ایفا کرد. در دوره‌ای که بیشتر کشورها هنوز استفاده عملیاتی از رادار را آغاز نکرده بودند، بریتانیا توانست با ایجاد شبکه‌ای از ایستگاه‌های راداری، ورود هواپیماهای مهاجم را چندین دقیقه تا چند ساعت پیش از رسیدن به هدف تشخیص دهد.
به گزارش شفق نیوز، Chain Home یک رادار منفرد نبود، مجموعه‌ای از ایستگاه‌های راداری بود که در امتداد سواحل شرقی، جنوبی و بخشی از سواحل غربی بریتانیا مستقر شده بودند. هر ایستگاه منطقه مشخصی را پوشش می‌داد و اطلاعات آن به مراکز فرماندهی ارسال می‌شد تا وضعیت آسمان کشور به‌صورت یکپارچه پایش شود.
اهمیت واقعی این سامانه در این بود که زمان کافی برای آماده‌سازی جنگنده‌ها، فعال شدن سامانه‌های پدافندی و مدیریت عملیات دفاع هوایی را فراهم می‌کرد. بسیاری از مورخان نظامی معتقدند که بدون وجود Chain Home، دفاع هوایی بریتانیا در سال ۱۹۴۰ با دشواری بسیار بیشتری روبه‌رو می‌شد.
لیست مشخصات رادار Chain Home
- نام سامانه: Chain Home
- کشور سازنده: بریتانیا
- کاربری: رادار هشدار زودهنگام و دفاع هوایی
- سال آغاز توسعه: 1935
- آغاز بهره‌برداری عملیاتی: 1938
- دوره خدمت اصلی: جنگ جهانی دوم
- سازمان بهره‌بردار: نیروی هوایی سلطنتی بریتانیا (RAF)
- نوع رادار: هشدار زودهنگام با برد بلند
- باند فرکانسی: HF (حدود 20 تا 30 مگاهرتز)
- طول موج: حدود 10 تا 15 متر
- برد کشف هواپیماهای ارتفاع بالا: تا حدود 190 تا 200 کیلومتر (بسته به شرایط)
- توان خروجی فرستنده: تا حدود 350 کیلووات
- ارتفاع قابل شناسایی اهداف: از چند هزار متر تا بیش از 7600 متر، با بهترین عملکرد در ارتفاع‌های بالا

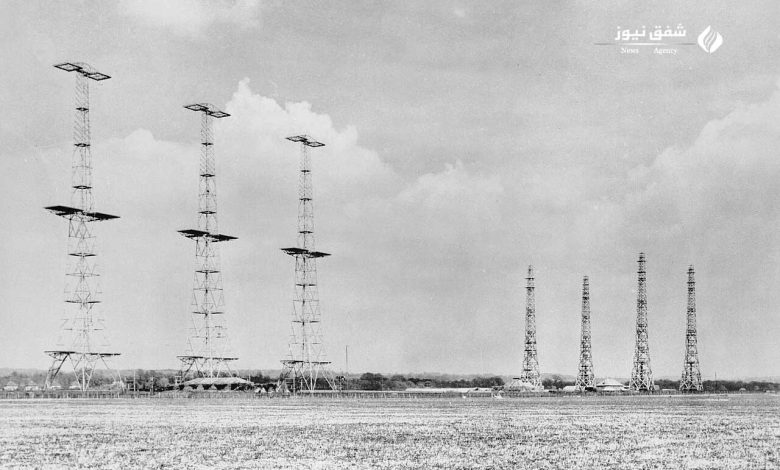

- نوع آنتن فرستنده: دکل‌های فولادی ثابت با ارتفاع حدود 110 متر
- نوع آنتن گیرنده: دکل‌های چوبی با ارتفاع حدود 73 متر
- قابلیت تشخیص فاصله هدف: دارد
- قابلیت تعیین سمت هدف: دارد
- قابلیت تعیین ارتفاع: محدود و با دقت کمتر نسبت به فاصله
- نوع استقرار: ایستگاه‌های ثابت ساحلی
- تعداد ایستگاه‌ها پیش از نبرد بریتانیا: حدود 20 ایستگاه اصلی
- روش انتقال اطلاعات: خطوط تلفن زمینی به مراکز فرماندهی
- مهم‌ترین مأموریت: شناسایی زودهنگام بمب‌افکن‌ها و جنگنده‌های دشمن
- مهم‌ترین نبرد: نبرد بریتانیا (Battle of Britain)

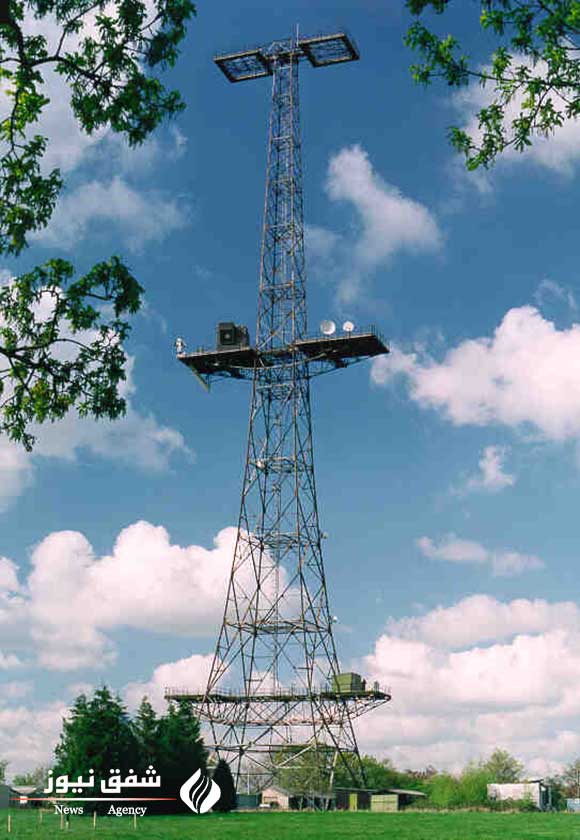

- وضعیت کنونی: از رده خارج شده و تعدادی از دکل‌ها و سایت‌ها به‌عنوان آثار تاریخی حفظ شده‌اند.
روند طراحی و ساخت این سامانه راداری
ایده ساخت رادار Chain Home Radar در دهه ۱۹۳۰ و هم‌زمان با افزایش تهدید نیروی هوایی آلمان شکل گرفت. دولت بریتانیا به این نتیجه رسیده بود که روش‌های سنتی دیده‌بانی با دوربین و دیده‌بان‌های زمینی دیگر پاسخگوی سرعت هواپیماهای مدرن نیست. به همین دلیل تحقیقات گسترده‌ای درباره استفاده از امواج رادیویی برای کشف اهداف هوایی آغاز شد.
پس از انجام آزمایش‌های اولیه، مشخص شد که بازتاب امواج رادیویی از بدنه هواپیما قابل اندازه‌گیری است. این موفقیت مسیر توسعه نخستین شبکه راداری جهان را هموار کرد. طی چند سال بعد، ایستگاه‌های متعدد در نقاط مختلف ساحلی ساخته شدند و به‌تدریج به یک سامانه یکپارچه تبدیل شدند.
طراحی این شبکه به گونه‌ای بود که هر ایستگاه بخشی از فضای هوایی را پوشش دهد و اطلاعات آن با سایر ایستگاه‌ها ترکیب شود. معماری باعث می‌شد حتی اگر یک ایستگاه از مدار خارج شود، بخش زیادی از پوشش راداری همچنان حفظ شود.
دانشمندان و مهندسان سازنده
توسعه رادار نتیجه همکاری گروه بزرگی از دانشمندان، مهندسان و متخصصان مخابرات بریتانیا بود. مهم‌ترین نقش را سر رابرت واتسون-وات ایفا کرد که به‌عنوان یکی از پیشگامان تکنولوژی رادار شناخته می‌شود. او با ارائه طرح استفاده از امواج رادیویی برای شناسایی هواپیماها، مسیر توسعه این سامانه را هموار کرد.
در کنار او، گروهی از پژوهشگران مرکز تحقیقاتی باودزی، مهندسان اداره پست بریتانیا، متخصصان وزارت هوانوردی و شرکت‌های صنعتی در طراحی فرستنده‌ها، گیرنده‌ها، آنتن‌ها و سامانه‌های ارتباطی مشارکت داشتند. پیشرفت سریع این پروژه تنها به دلیل فعالیت یک دانشمند نبود، بلکه حاصل همکاری میان دانشگاه‌ها، صنایع الکترونیک، مراکز تحقیقاتی و نیروهای نظامی بود.
ساختار کلی شبکه راداری Chain Home
شبکه از ده‌ها ایستگاه راداری تشکیل شده بود که در امتداد سواحل بریتانیا قرار داشتند. هر ایستگاه مسئول پوشش بخش مشخصی از آسمان بود و اطلاعات جمع‌آوری‌شده را از طریق خطوط مخابراتی به مراکز فرماندهی ارسال می‌کرد.
در مرکز فرماندهی، داده‌های دریافتی از همه ایستگاه‌ها با اطلاعات دیده‌بان‌های زمینی و گزارش‌های دیگر ترکیب می‌شد. سپس تصویر کاملی از وضعیت هوایی کشور تهیه می‌شد و بر اساس آن تصمیم‌های عملیاتی گرفته می‌شد. ساختار شبکه‌ای باعث شد بریتانیا بتواند بدون نیاز به پرواز دائمی جنگنده‌ها، تنها در زمان نزدیک شدن هواپیماهای دشمن آن‌ها را به پرواز درآورد. این روش علاوه بر صرفه‌جویی در سوخت و استهلاک هواپیماها، توان رزمی نیروی هوایی را نیز افزایش داد.
اجزای اصلی ایستگاه‌های راداری
هر ایستگاه رادار Chain Home از چند بخش اصلی تشکیل می‌شد که هر کدام وظیفه مشخصی داشتند.
- برج‌های بلند فرستنده
- برج‌های گیرنده
- فرستنده‌های رادیویی پرقدرت
- گیرنده‌های حساس
- تجهیزات پردازش سیگنال
- اتاق کنترل و نمایش اطلاعات
- سامانه‌های ارتباطی با مراکز فرماندهی
- منابع تغذیه و تجهیزات پشتیبان
هماهنگی میان این اجزا باعث می‌شد ایستگاه بتواند به‌صورت مداوم فضای هوایی را پایش کرده و اطلاعات قابل اعتماد در اختیار فرماندهان قرار دهد.
آنتن‌های غول‌پیکر Chain Home چگونه کار می‌کردند؟

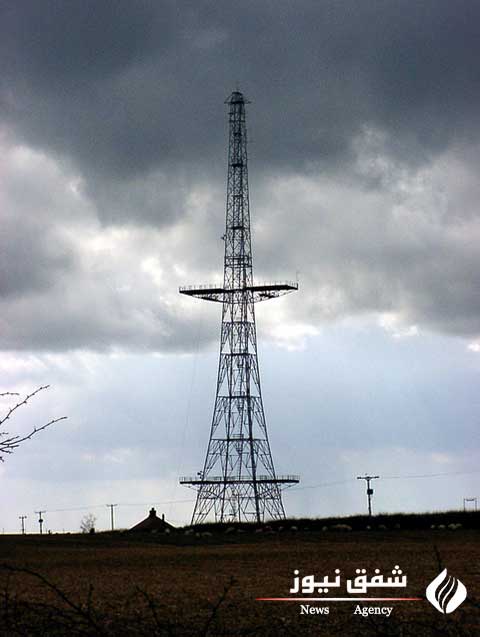

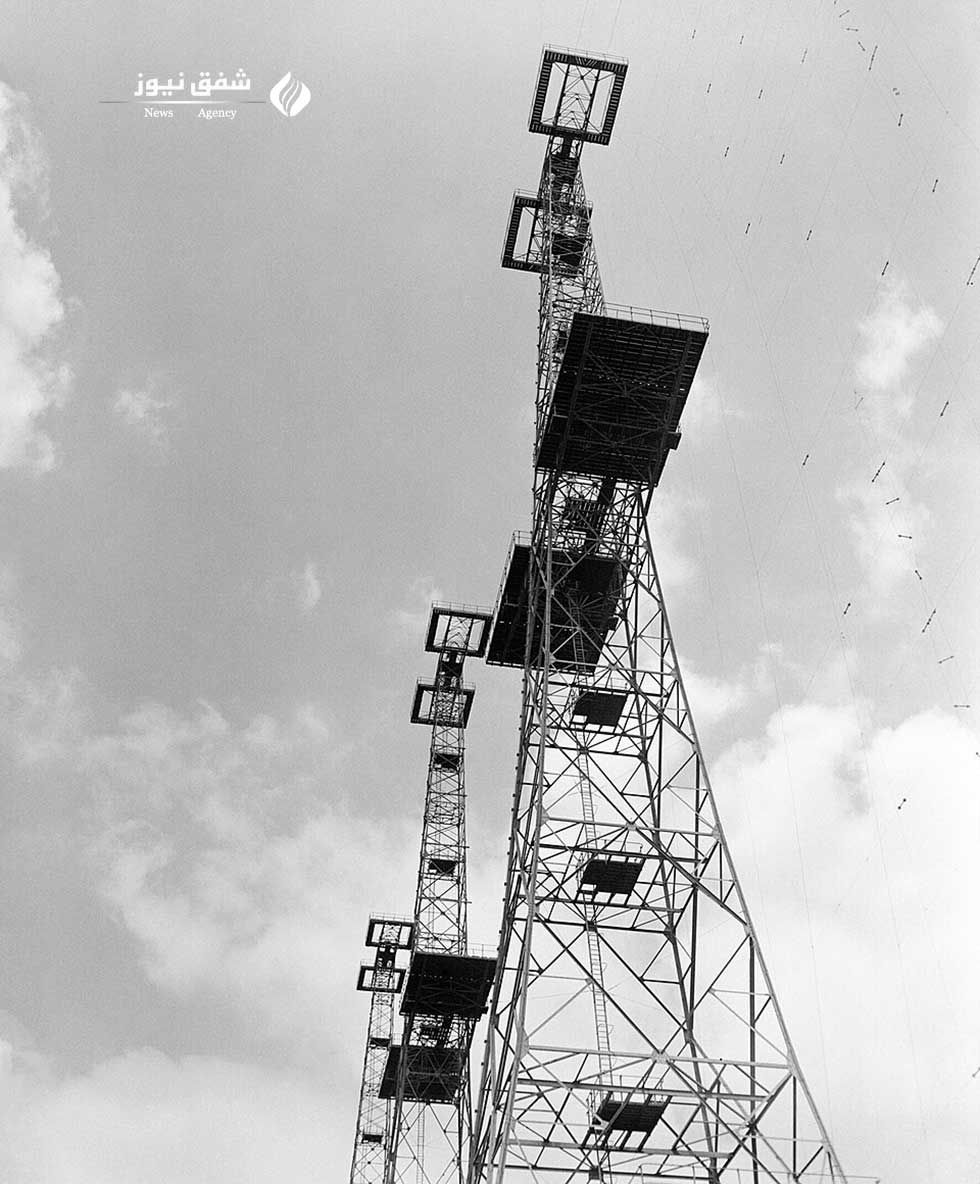

از شناخته‌شده‌ترین ویژگی‌های این رادار، برج‌های فلزی بسیار بلند آن بود که از فاصله زیاد نیز دیده می‌شدند. برج‌ها وظیفه نصب آنتن‌های فرستنده و گیرنده را بر عهده داشتند و ارتفاع زیاد آن‌ها باعث افزایش برد کشف اهداف می‌شد. سامانه با ارسال پالس‌های قدرتمند رادیویی به سمت آسمان کار می‌کرد. هنگامی که این امواج به هواپیما برخورد می‌کردند، بخشی از انرژی آن‌ها بازتاب پیدا می‌کرد و توسط آنتن‌های گیرنده دریافت می‌شد. اختلاف زمانی میان ارسال و دریافت سیگنال، فاصله هدف را مشخص می‌کرد و بررسی جهت دریافت امواج نیز محل تقریبی هواپیما را تعیین می‌کرد.
در نسل اولیه رادار Chain Home، دقت تعیین ارتفاع نسبت به رادارهای امروزی محدود بود، اما همین اطلاعات نیز برای هدایت جنگنده‌ها و سازماندهی دفاع هوایی کاملاً ارزشمند محسوب می‌شد.
فرکانس کاری و توان خروجی رادار
رادارها برخلاف بسیاری از رادارهای مدرن که در باندهای مایکروویو فعالیت می‌کنند، در باند فرکانس بالا (HF) و بخشی از باند بسیار بالا (VHF) کار می‌کردند. فرکانس عملیاتی آن‌ها معمولاً در محدوده حدود ۲۰ تا ۳۰ مگاهرتز قرار داشت که طول موجی در حدود ۱۰ تا ۱۵ متر ایجاد می‌کرد.
فرستنده‌های این سامانه توان بسیار بالایی تولید می‌کردند و در برخی ایستگاه‌ها توان پالسی به چند صد کیلووات و حتی نزدیک به یک مگاوات می‌رسید. توان بالا امکان شناسایی هواپیماها را در فواصل دور فراهم می‌کرد، هرچند استفاده از چنین سامانه‌ای به تجهیزات بزرگ، برج‌های مرتفع و مصرف انرژی قابل توجه نیاز داشت.
برد کشف اهداف در رادار Chain Home
برد کشف اهداف به ارتفاع پرواز هواپیما، شرایط جوی، نوع هدف و موقعیت ایستگاه بستگی داشت. برای هواپیماهایی که در ارتفاع بالا پرواز می‌کردند، این سامانه می‌توانست اهداف را در فاصله‌ای بیش از ۱۵۰ کیلومتر و در برخی شرایط تا حدود ۲۰۰ کیلومتر یا بیشتر شناسایی کند.
هواپیماهایی که در ارتفاع پایین حرکت می‌کردند به دلیل انحنای زمین و محدودیت‌های فنی رادار، دیرتر شناسایی می‌شدند. همین موضوع بعدها باعث توسعه سامانه‌های مکملی مانند Chain Home Low شد که برای کشف اهداف ارتفاع پایین طراحی شده بودند. برد زیاد Chain Home فرصت ارزشمندی برای آماده‌سازی دفاع هوایی فراهم می‌کرد و یکی از دلایل موفقیت آن در جنگ جهانی دوم به شمار می‌رفت.
فرآیند انتقال اطلاعات به مراکز فرماندهی

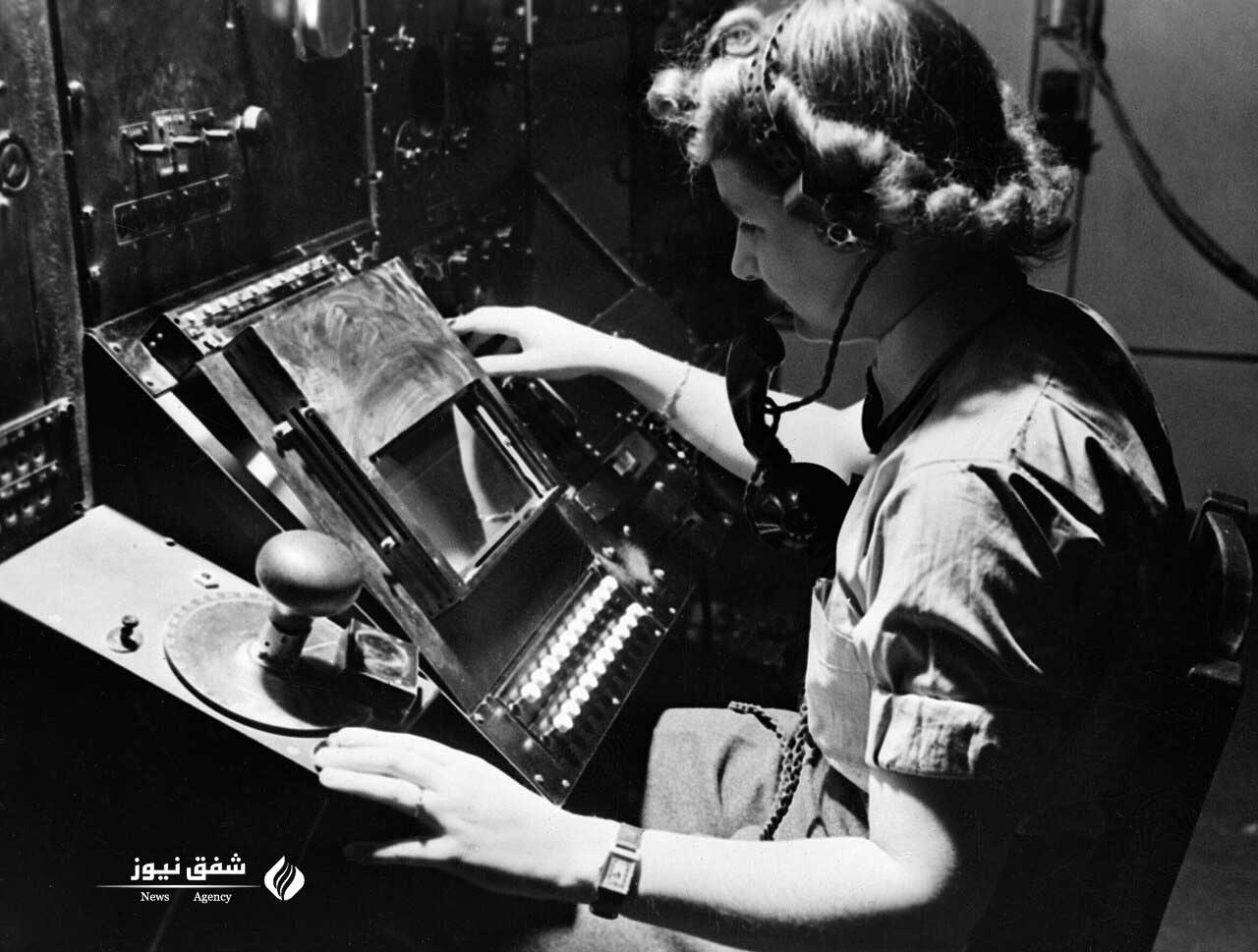

اطلاعات جمع‌آوری‌شده در هر ایستگاه پس از بررسی اولیه از طریق شبکه ارتباطی زمینی به مراکز فرماندهی نیروی هوایی ارسال می‌شد. اپراتورها موقعیت تقریبی هواپیماها را روی نقشه‌های بزرگ ثبت می‌کردند و این اطلاعات به‌طور مداوم به‌روزرسانی می‌شد.
در ادامه، افسران عملیات با تحلیل داده‌های دریافتی مسیر حرکت هواپیماهای دشمن را پیش‌بینی می‌کردند و بر اساس آن تصمیم می‌گرفتند کدام اسکادران‌های جنگنده به پرواز درآیند. این فرآیند باعث می‌شد جنگنده‌ها مستقیماً به سمت مسیر احتمالی بمب‌افکن‌های دشمن هدایت شوند و زمان واکنش به حداقل برسد.
عملکرد این رادار در مقابله با لوفت‌وافه
سامانه پیش از ورود هواپیماهای لوفت‌وافه، محل تقریبی و مسیر حرکت آن‌ها را مشخص می‌کرد و اطلاعات لازم را در اختیار فرماندهان قرار می‌داد. به کمک این اطلاعات، جنگنده‌های نیروی هوایی سلطنتی تنها زمانی به پرواز درمی‌آمدند که واقعاً به آن‌ها نیاز بود. این موضوع علاوه بر کاهش مصرف سوخت، از خستگی خلبانان جلوگیری می‌کرد و باعث می‌شد تعداد بیشتری از جنگنده‌ها در زمان مناسب آماده نبرد باشند.
بسیاری از تحلیلگران نظامی معتقدند موفقیت بریتانیا در جلوگیری از برتری هوایی آلمان، تنها نتیجه توان رزمی جنگنده‌ها نبود، بلکه شبکه فرماندهی، ارتباطات و رادار Chain Home نیز سهم بسیار مهمی در این موفقیت داشت.
روش‌های آلمان برای مقابله با Chain Home
نیروی هوایی آلمان پس از آگاهی از اهمیت رادار Chain Home تلاش‌های مختلفی برای کاهش کارایی آن انجام داد.
- بمباران مستقیم برخی ایستگاه‌های راداری
- انجام پرواز در ارتفاع پایین برای کاهش احتمال کشف
- استفاده از مسیرهای پروازی متفاوت
- تلاش برای شناسایی محل ایستگاه‌ها از طریق عکس‌برداری هوایی
- بررسی امکان ایجاد اختلال الکترونیکی روی سامانه
با وجود این اقدامات، بیشتر ایستگاه‌های Chain Home به دلیل ساختار ساده، استحکام مناسب و قابلیت تعمیر سریع، در مدت کوتاهی دوباره وارد مدار عملیاتی می‌شدند. همچنین فرماندهان آلمانی در ابتدای جنگ اهمیت واقعی این شبکه را به‌طور کامل درک نکردند و به همین دلیل فرصت از کار انداختن مؤثر آن را از دست دادند. این موضوع یکی از عواملی بود که برتری اطلاعاتی بریتانیا را در نبرد هوایی حفظ کرد.
سوالات متداول درباره رادار Chain Home
رادار Chain Home چیست؟
Chain Home نخستین شبکه عملیاتی رادار هشدار زودهنگام جهان بود که توسط بریتانیا برای شناسایی هواپیماهای دشمن پیش از ورود به حریم هوایی این کشور ساخته شد.
در چه سالی وارد خدمت شد؟
این سامانه از سال 1938 به‌صورت عملیاتی وارد شبکه دفاع هوایی بریتانیا شد.
مهم‌ترین نقش رادار Chain Home چه بود؟
مهم‌ترین وظیفه آن هشدار زودهنگام درباره نزدیک شدن هواپیماهای دشمن و هدایت جنگنده‌های نیروی هوایی سلطنتی به سمت اهداف بود.
برد رادار چقدر بود؟
این رادار می‌توانست هواپیماهای در حال پرواز در ارتفاع بالا را از فاصله‌ای نزدیک به 200 کیلومتر شناسایی کند.
آیا توانایی تشخیص ارتفاع هدف را داشت؟
بله، اما دقت آن در اندازه‌گیری ارتفاع نسبت به فاصله و جهت کمتر بود و در ارتفاع‌های پایین نیز محدودیت‌هایی داشت.
چرا دکل‌های رادار Chain Home بسیار بلند بودند؟
به دلیل استفاده از امواج با طول موج بلند، این سامانه به آنتن‌های بسیار بزرگ و مرتفع برای ارسال و دریافت سیگنال نیاز داشت.
تفاوت Chain Home با Chain Home Low چه بود؟
Chain Home برای کشف اهداف در ارتفاع بالا طراحی شده بود، در حالی که Chain Home Low برای شناسایی هواپیماهایی که در ارتفاع پایین پرواز می‌کردند توسعه یافت.
آیا رادار Chain Home نخستین رادار جهان بود؟
خیر. پیش از آن نمونه‌های آزمایشی رادار در کشورهای مختلف وجود داشت، اما Chain Home نخستین شبکه عملیاتی و گسترده راداری جهان به شمار می‌رود.
