جعبه فیوز پراید | راهنمای کامل محل قرارگیری، نقشه فیوزها و تشخیص خرابی
خرابی ناگهانی چراغ‌ها، کار نکردن برف‌پاک‌کن، از کار افتادن بوق یا روشن نشدن فندکی خودرو، همیشه به معنای خرابی قطعات برقی نیست. در بسیاری از مواقع، یک فیوز سوخته باعث قطع جریان برق می‌شود و با تعویض همان فیوز، مشکل برطرف خواهد شد. به همین دلیل آشنایی با جعبه فیوز پراید برای هر مالک این خودرو اهمیت دارد.
فیوزها در مسیر تغذیه تجهیزات برقی قرار می‌گیرند و زمانی که جریان بیش از حد مجاز از مدار عبور کند، رشته داخلی آن‌ها ذوب می‌شود تا از آسیب دیدن سیم‌کشی، رله‌ها و قطعات الکترونیکی جلوگیری شود. به همین علت، فیوز در واقع نقش یک محافظ ایمنی را بر عهده دارد. اطلاعات این مقاله بر پایه راهنماهای فنی منتشرشده درباره جعبه فیوز پراید و منابع تخصصی تعمیرات خودرو تهیه شده است.
جعبه فیوز پراید محل قرارگیری تمام این فیوزها است و آشنایی با آن باعث می‌شود در صورت از کار افتادن تجهیزاتی مانند برف‌پاک‌کن، پمپ بنزین، چراغ‌ها، بخاری یا سیستم صوتی، بتوان علت اولیه را در مدت کوتاهی بررسی کرد. نقشه جعبه فیوز پراید در مدل‌های مختلف شباهت زیادی دارد و هر فیوز با یک حرف انگلیسی از A تا P مشخص شده است. راهنمای منتشرشده در شفق نیوز، فیوزهای جعبه فیوز پراید را با حروف A تا P معرفی کرده و وظیفه هر مدار را توضیح داده است.

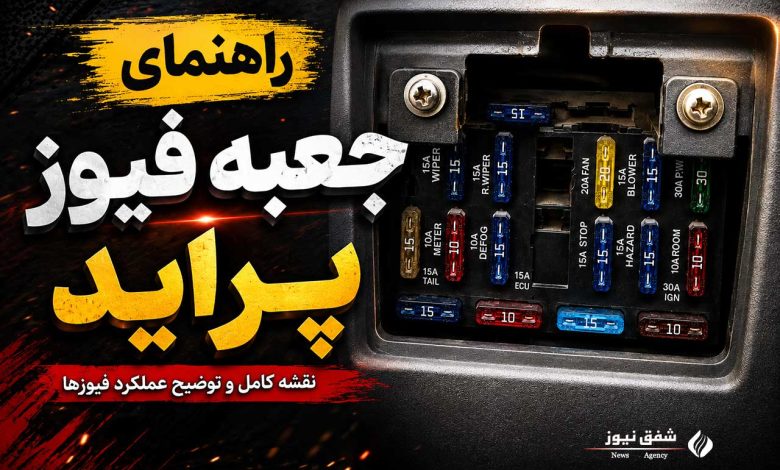

جعبه فیوز پراید دقیقا کجا قرار دارد؟
در اغلب مدل‌ها، جعبه فیوز پراید داخل کابین و زیر داشبورد سمت راننده نصب شده است. با باز کردن درپوش پلاستیکی، مجموعه‌ای از فیوزهای رنگی با آمپرهای مختلف مشاهده می‌شود که هر کدام از مدار مشخصی محافظت می‌کنند.
در برخی نسخه‌های جدیدتر، علاوه بر جعبه فیوز داخل اتاق، تعدادی فیوز و رله نیز در محفظه موتور قرار گرفته‌اند. این بخش معمولا وظیفه محافظت از مدارهای پرمصرف مانند فن رادیاتور یا سیستم‌های اصلی خودرو را بر عهده دارد. محل قرارگیری و تعداد فیوزها ممکن است میان مدل‌های مختلف پراید مانند 111، 131، 132 و 151 تفاوت‌های جزئی داشته باشد.
نکته مهم: قبل از خارج کردن هر فیوز، سوئیچ خودرو را ببندید و در صورت امکان، سرباتری منفی را جدا کنید تا احتمال ایجاد اتصال ناخواسته به صفر برسد.
جعبه فیوز پراید چه وظیفه‌ای دارد؟
برخلاف تصور بسیاری از رانندگان، فیوز وظیفه روشن کردن یک قطعه را بر عهده ندارد، بلکه از آن محافظت می‌کند. داخل هر فیوز، یک رشته فلزی با ضخامت مشخص قرار دارد که متناسب با شدت جریان طراحی شده است. اگر جریان از مقدار مجاز بیشتر شود، این رشته ذوب می‌شود و مدار را قطع می‌کند.
این اتفاق شاید در نگاه اول به معنای خرابی خودرو باشد، اما در حقیقت از سوختن دسته‌سیم، ECU، موتور برف‌پاک‌کن، موتور فن، سیستم صوتی یا سایر تجهیزات جلوگیری می‌کند. به همین علت، سوختن فیوز را باید یک عملکرد حفاظتی دانست، نه یک ایراد.
اگر به جای فیوز اصلی از نمونه‌ای با آمپر بالاتر استفاده شود، ممکن است هنگام اتصال کوتاه، سیم‌کشی خودرو آسیب ببیند و هزینه تعمیر چندین برابر افزایش پیدا کند. به همین دلیل تمام شرکت‌های خودروساز تأکید می‌کنند که فیوز جایگزین باید دقیقا هم‌آمپر نمونه اصلی باشد.
چگونه فیوز سوخته را تشخیص دهیم؟
سوختن فیوز همیشه با چشم قابل تشخیص نیست. گاهی رشته فلزی داخل فیوز کاملا قطع شده و آثار سوختگی دیده می‌شود، اما در برخی موارد ترک بسیار کوچکی روی رشته ایجاد می‌شود که با نگاه عادی قابل مشاهده نیست. به همین دلیل تعمیرکاران پس از بررسی ظاهری، از مولتی‌متر نیز استفاده می‌کنند تا از سالم بودن فیوز مطمئن شوند.
اگر بخشی از تجهیزات برقی خودرو ناگهان از کار افتاده باشد، پیش از باز کردن داشبورد یا تعویض قطعات، بهتر است فیوز مربوط به همان مدار بررسی شود. این کار تنها چند دقیقه زمان می‌برد و در بسیاری از مواقع علت اصلی مشکل را مشخص می‌کند.
برای بررسی ظاهری فیوز مراحل زیر انجام می‌شود.
- سوئیچ خودرو را خاموش کنید.
- درپوش جعبه فیوز را بردارید.
- با استفاده از انبر مخصوص، فیوز مورد نظر را خارج کنید.
- رشته فلزی داخل فیوز را بررسی کنید.
- اگر رشته قطع شده یا آثار ذوب شدن مشاهده شد، فیوز باید تعویض شود.
اگر ظاهر فیوز سالم باشد اما مدار همچنان کار نکند، استفاده از مولتی‌متر نتیجه دقیق‌تری خواهد داشت.
روش تست فیوز با مولتی‌متر
مولتی‌متر مطمئن‌ترین ابزار برای بررسی سلامت فیوز است. کافی است دستگاه روی حالت تست اتصال یا اندازه‌گیری مقاومت قرار گیرد.
دو سر پراب روی پایه‌های فیوز قرار داده می‌شود. اگر مقاومت نزدیک به صفر باشد یا صدای بوق مولتی‌متر شنیده شود، فیوز سالم است. در صورتی که مقاومت بی‌نهایت نمایش داده شود یا صدایی شنیده نشود، رشته داخلی قطع شده و فیوز باید تعویض شود. این روش حتی زمانی که ظاهر فیوز کاملا سالم به نظر می‌رسد نیز قابل اعتماد است.
راهنمای کامل جعبه فیوز پراید
| حرف فیوز | کاربرد |
|---|---|
| A | در صورت خالی بودن مرتبط با cng است – برف پاک‌کن و شیشه‌شوی جلو |
| B | برف پاک‌کن عقب |
| C | چراغ مه‌شکن |
| D | فن رادیاتور |
| E | فن تهویه هوای داخل کابین |
| F | بالابر شیشه |
| G | پمپ بنزین |
| H | کیلومترشمار |
| I | گرم‌کن شیشه عقب |
| J | چراغ ترمز و بوق |
| K | فلاشر و ساعت |
| L | سیستم صوتی، چراغ‌های داخل کابین و صندوق عقب |
| M | چراغ‌های راهنمای جلو، چراغ خطر، چراغ نمره و چراغ‌های کوچک جلو |
| N | واحد کنترل موتور (ECU) |
| O | فندکی، آنتن و ساعت |
| P | قفل مرکزی درها |
نقشه جعبه فیوز پراید بر چه اساسی طراحی شده است؟
بر اساس راهنمای منتشرشده در شفق نیوز، فیوزهای داخل جعبه با حروف انگلیسی A تا P مشخص شده‌اند. هر حرف مربوط به مدار مشخصی است و در صورت خرابی آن مدار، نخستین بخشی که باید بررسی شود همان فیوز خواهد بود.
این شیوه نام‌گذاری باعث شده حتی بدون دانستن شماره فیوز نیز بتوان محل آن را از روی نقشه پیدا کرد. البته ممکن است در بعضی سال‌های تولید، جای چند فیوز تغییر کرده باشد، اما وظایف اصلی تقریبا ثابت باقی مانده است.
رنگ فیوزها چه معنایی دارند؟
تولیدکنندگان خودرو برای تشخیص سریع شدت جریان، از رنگ‌های استاندارد استفاده می‌کنند. هر رنگ نشان‌دهنده آمپر مشخصی است و نباید تنها بر اساس اندازه ظاهری فیوز، آن را انتخاب کرد.
| رنگ فیوز | شدت جریان |
|---|---|
| کرم | 5 آمپر |
| قهوه‌ای | 7.5 آمپر |
| قرمز | 10 آمپر |
| آبی | 15 آمپر |
| زرد | 20 آمپر |
| شفاف یا سفید | 25 آمپر |
| سبز | 30 آمپر |
توصیه می‌شود هنگام خرید، علاوه بر رنگ، عدد درج‌شده روی بدنه فیوز نیز بررسی شود.
فیوز A؛ محافظ مدار برف‌پاک‌کن و شیشه‌شوی جلو
فیوز A از مدار برف‌پاک‌کن و شیشه‌شوی جلو محافظت می‌کند و در برخی نسخه‌های پراید، اگر این محل خالی باشد، برای تجهیزات مربوط به CNG در نظر گرفته شده است. در صورت از کار افتادن برف‌پاک‌کن یا پمپ شیشه‌شوی، بررسی این فیوز می‌تواند نخستین مرحله عیب‌یابی باشد.
اگر هنگام بارندگی، برف‌پاک‌کن حرکت نکند یا با کشیدن اهرم شیشه‌شوی، آب روی شیشه پاشیده نشود، نخستین قطعه‌ای که باید بررسی شود همین فیوز است. البته خرابی موتور برف‌پاک‌کن، کلید فرمان یا پمپ آب نیز می‌تواند چنین علائمی ایجاد کند، اما بررسی فیوز ساده‌ترین و سریع‌ترین مرحله عیب‌یابی محسوب می‌شود.
در بسیاری از موارد، پس از تعویض فیوز، عملکرد برف‌پاک‌کن به حالت طبیعی بازمی‌گردد. اگر فیوز دوباره بسوزد، احتمال وجود اتصال کوتاه در سیم‌کشی یا گیر کردن موتور برف‌پاک‌کن وجود دارد.
فیوز B؛ کنترل مدار برف‌پاک‌کن عقب
در مدل‌هایی که به برف‌پاک‌کن شیشه عقب مجهز هستند، فیوز B از این مدار محافظت می‌کند. خرابی این فیوز باعث می‌شود موتور برف‌پاک‌کن عقب هیچ واکنشی نشان ندهد. بعضی رانندگان تصور می‌کنند موتور سوخته است، در حالی که تنها رشته داخلی فیوز قطع شده است.
اگر بعد از تعویض فیوز همچنان برف‌پاک‌کن عقب کار نکند، لازم است موتور، دسته‌سیم داخل درِ صندوق و کلید کنترل نیز بررسی شوند.
فیوز C؛ مدار چراغ مه‌شکن
چراغ مه‌شکن برای افزایش دید در شرایطی مانند مه، بارش شدید یا گردوغبار طراحی شده است. در نقشه جعبه فیوز پراید، حفاظت از این مدار بر عهده فیوز C قرار دارد.
اگر چراغ مه‌شکن روشن نشود، قبل از تعویض لامپ یا کلید، بررسی این فیوز زمان زیادی نمی‌گیرد و می‌تواند علت اصلی را مشخص کند. گاهی نصب لامپ‌های غیراستاندارد با توان بالاتر باعث افزایش جریان و سوختن همین فیوز می‌شود.
فیوز D؛ محافظ فن رادیاتور
فن رادیاتور نقش مهمی در خنک نگه داشتن موتور دارد و اگر مدار آن دچار مشکل شود، دمای موتور به سرعت افزایش پیدا می‌کند. بر اساس نقشه معرفی‌شده در راهنمای شفق نیوز، فیوز D از مدار فن رادیاتور محافظت می‌کند.
در صورتی که آمپر آب بیش از حد بالا برود و فن وارد مدار نشود، بررسی این فیوز باید در اولویت قرار بگیرد. البته خرابی رله فن، سنسور دمای آب، موتور فن یا سیم‌کشی نیز می‌تواند چنین نشانه‌ای ایجاد کند.
فیوز E؛ تغذیه فن تهویه داخل کابین
هوادهی بخاری و کولر بدون فن امکان‌پذیر نیست. اگر با روشن کردن بخاری یا کولر، هیچ بادی از دریچه‌ها خارج نشود، احتمال خرابی فیوز E وجود دارد.
این فیوز از مدار موتور فن کابین محافظت می‌کند. در صورتی که فیوز سالم باشد، لازم است مقاومت فن، کلید تنظیم دور و موتور فن نیز بررسی شوند.
فیوز F؛ محافظ شیشه‌بالابرهای برقی
در مدل‌های مجهز به شیشه‌بالابر برقی، مدار تغذیه موتورهای شیشه توسط فیوز F محافظت می‌شود. اگر تمام شیشه‌ها به طور هم‌زمان از کار بیفتند، احتمال خرابی این فیوز زیاد است. اما اگر فقط یک شیشه حرکت نکند، معمولا ایراد از موتور همان شیشه یا کلید مربوط به آن خواهد بود.
فیوز G؛ مدار پمپ بنزین
پمپ بنزین سوخت را از باک به سمت موتور ارسال می‌کند. بدون عملکرد صحیح این قطعه، موتور روشن نخواهد شد یا پس از چند ثانیه خاموش می‌شود.
طبق نقشه جعبه فیوز پراید، فیوز G وظیفه حفاظت از مدار پمپ بنزین را بر عهده دارد. اگر هنگام باز کردن سوئیچ، صدای چندثانیه‌ای پمپ بنزین شنیده نشود، بررسی این فیوز می‌تواند اولین مرحله عیب‌یابی باشد. البته خرابی رله پمپ، خود پمپ یا سیم‌کشی نیز باید بررسی شود.
فیوز H؛ صفحه کیلومتر و تجهیزات پشت آمپر
آخرین فیوز این بخش، فیوز H است که از مدار صفحه کیلومتر محافظت می‌کند. در صورت خرابی این فیوز، ممکن است نشانگرهای پشت آمپر، چراغ‌های هشدار یا نور صفحه کیلومتر از کار بیفتند. گاهی راننده تصور می‌کند مجموعه پشت آمپر خراب شده، در حالی که تنها یک فیوز سوخته است.
چگونه فیوز سوخته را تشخیص دهیم؟
تشخیص خرابی فیوز کار پیچیده‌ای نیست و معمولا بدون ابزار تخصصی نیز انجام می‌شود.
- درپوش جعبه فیوز را باز کنید.
- فیوز مربوط به مدار معیوب را خارج کنید.
- رشته فلزی داخل فیوز را بررسی کنید.
- اگر رشته قطع شده یا آثار سوختگی دیده می‌شود، فیوز باید تعویض شود.
- در صورت سالم بودن ظاهر فیوز، با مولتی‌متر نیز می‌توان آن را تست کرد.
گاهی ظاهر فیوز سالم است اما اتصال داخلی آن از بین رفته است. در چنین شرایطی تست با مولتی‌متر نتیجه دقیق‌تری خواهد داشت.
مراحل صحیح تعویض فیوز پراید
رعایت چند نکته ساده باعث می‌شود هنگام تعویض فیوز آسیبی به مدار وارد نشود.
- سوئیچ خودرو را خاموش کنید.
- در صورت امکان، سرباتری منفی را جدا کنید.
- فیوز معیوب را با انبر مخصوص خارج کنید.
- فیوز جدید را با همان آمپر جایگزین کنید.
- پس از نصب، عملکرد مدار را بررسی کنید.
توصیه: همیشه چند فیوز یدکی با آمپرهای مختلف داخل خودرو نگهداری کنید تا در مواقع ضروری نیاز به جستجوی تعمیرگاه نداشته باشید.
چرا یک فیوز دوباره می‌سوزد؟
اگر پس از نصب فیوز جدید، همان فیوز دوباره بسوزد، مشکل از خود فیوز نیست و معمولا ایراد در مدار برقی وجود دارد.
دلایل متداول عبارت‌اند از:
- اتصال کوتاه سیم‌کشی
- نفوذ آب به سوکت‌ها
- خرابی مصرف‌کننده برقی
- آسیب دیدن دسته سیم
- نصب تجهیزات جانبی غیراستاندارد
- استفاده از لامپ یا قطعات با توان نامناسب
در چنین شرایطی تعویض مکرر فیوز راه‌حل محسوب نمی‌شود و مدار باید عیب‌یابی شود.
اشتباهاتی که هنگام تعویض فیوز نباید انجام داد
بسیاری از خرابی‌های پرهزینه سیستم برق خودرو نتیجه چند اشتباه ساده است.
- نصب فیوز با آمپر بالاتر
- استفاده از سیم به جای فیوز
- قرار دادن فیوز دست دوم
- تعویض فیوز بدون بررسی علت سوختن
- دستکاری سیم‌کشی خودرو
- نصب تجهیزات برقی بدون محاسبه توان مصرفی
ارتباط جعبه فیوز با رله‌های خودرو
بسیاری تصور می‌کنند تمام مشکلات برقی خودرو مربوط به فیوزهاست، در حالی که رله‌ها نیز نقش مهمی دارند. رله مانند یک کلید الکتریکی عمل می‌کند و جریان‌های پرقدرت را کنترل می‌کند. در بسیاری از مدارها، ابتدا فیوز از مدار محافظت می‌کند و سپس رله وظیفه قطع و وصل جریان را بر عهده دارد. اگر فیوز سالم باشد اما مصرف‌کننده فعال نشود، احتمال خرابی رله نیز وجود دارد.
علائمی که احتمال خرابی فیوز را افزایش می‌دهد
در صورت مشاهده موارد زیر، بررسی جعبه فیوز می‌تواند نخستین اقدام باشد.
- خاموش شدن ناگهانی چراغ‌ها
- از کار افتادن برف‌پاک‌کن
- بوق عمل نمی‌کند
- ضبط روشن نمی‌شود
- فندکی خودرو برق ندارد
- چراغ داخل کابین خاموش است
- فن بخاری کار نمی‌کند
- برخی تجهیزات برقی هم‌زمان از کار افتاده‌اند
اشتباهاتی که باعث آسیب به سیستم برق پراید می‌شوند
برخی عادت‌های نادرست می‌توانند هزینه تعمیرات را به شکل قابل توجهی افزایش دهند.
- جایگزین کردن فیوز با سیم
- استفاده از فیوز با آمپر بیشتر
- نصب فیوز دست دوم
- فشار دادن فیوز نامناسب داخل جایگاه
- دستکاری سیم‌کشی بدون نقشه فنی
- اتصال مستقیم مصرف‌کننده به باتری بدون فیوز محافظ
این اقدامات ممکن است باعث سوختن دسته‌سیم، خرابی ECU، آسیب دیدن رله‌ها یا حتی آتش‌سوزی در سیستم برق خودرو شوند.
توصیه فنی: همیشه چند فیوز یدکی با آمپرهای 10، 15 و 20 آمپر داخل خودرو نگهداری کنید. این کار در سفر یا هنگام خرابی ناگهانی، زمان عیب‌یابی و تعمیر را به شکل محسوسی کاهش می‌دهد.
ویدیو آموزش کار با جعبه فیوز داخل اتاق خودرو پراید
سوالات متداول درباره جعبه فیوز پراید
آیا می‌توان فیوز 10 آمپر را با 15 آمپر جایگزین کرد؟
خیر. فیوز باید دقیقا مطابق آمپر تعیین‌شده توسط سازنده انتخاب شود.
اگر فیوز سالم باشد اما قطعه کار نکند، چه باید کرد؟
در این حالت باید رله، کلید، سیم‌کشی، سوکت‌ها و خود مصرف‌کننده بررسی شوند.
آیا سوختن فیوز نشانه خرابی قطعه است؟
همیشه خیر. گاهی افزایش لحظه‌ای جریان یا اتصال کوتاه باعث سوختن فیوز می‌شود، در حالی که خود قطعه سالم است.
چرا فیوز بدون روشن بودن خودرو می‌سوزد؟
در بعضی مدارها مانند ساعت، قفل مرکزی یا چراغ سقفی، برق به صورت دائم وجود دارد. اگر در این مدارها اتصال کوتاه ایجاد شود، فیوز حتی در حالت خاموش بودن خودرو نیز ممکن است بسوزد.
برای ماشین تیبا هم همینه؟
نه تیبا رو به زودی آموزش میدیم
