هدآپ دیسپلی (HUD) چیست و چه کاربردی دارد؟

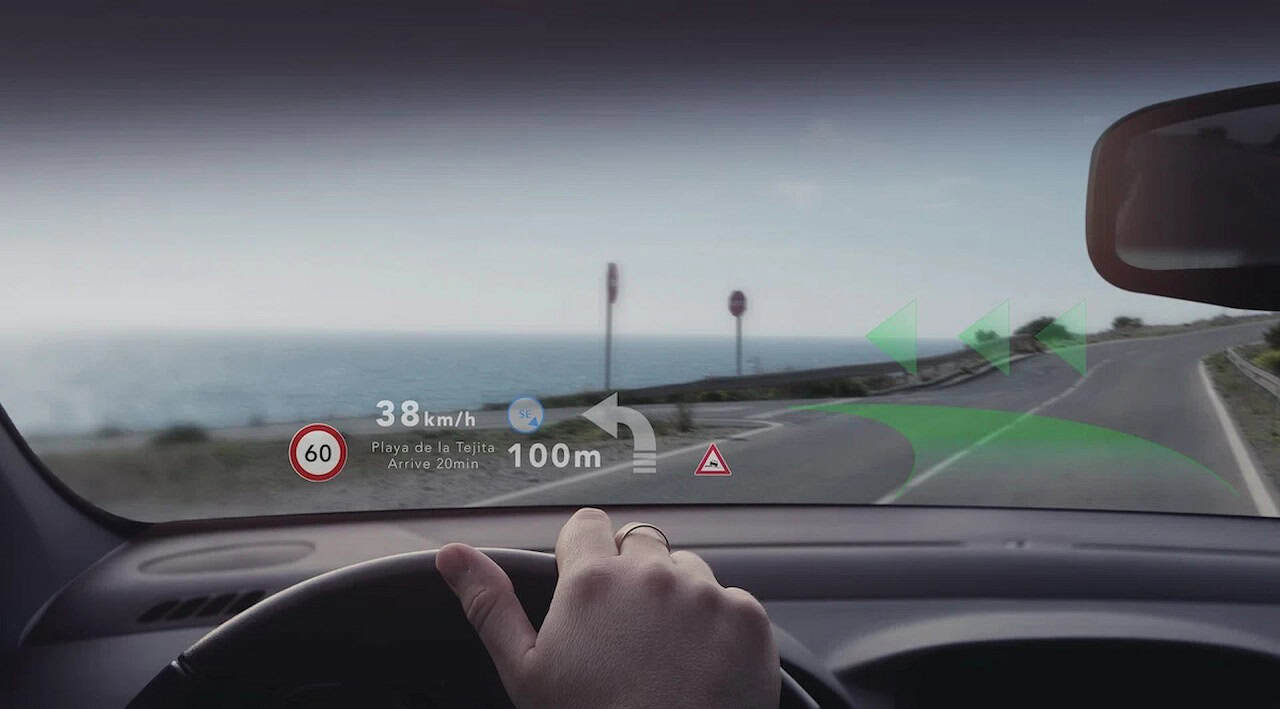

هدآپ دیسپلی (Head-Up Display) که به اختصار HUD نامیده می‌شود، یکی از پیشرفته‌ترین فناوری‌های نمایش اطلاعات در خودروهای مدرن به شمار می‌رود. این سیستم برای نخستین بار در هواپیماهای نظامی دهه ۱۹۵ میلادی توسعه یافت و هدف اصلی آن، نمایش اطلاعات حیاتی پرواز بدون نیاز به پایین آوردن سر خلبان بود. امروزه این فناوری به صنعت خودروسازی راه یافته و به یکی از ویژگی‌های کلیدی خودروهای لوکس و نیمه‌لوکس مانند بی‌ام‌و iX تبدیل شده است. هدآپ دیسپلی اطلاعات مهم رانندگی مانند سرعت لحظه‌ای، مسیر یابی، علائم راهنمایی و رانندگی و حتی هشدارهای ایمنی را مستقیماً در خط دید راننده و روی شیشه جلو یا یک صفحه شفاف کوچک نمایش می‌دهد. این کار باعث می‌شود راننده بتواند چشم خود را روی جاده نگه دارد و در عین حال به اطلاعات ضروری دسترسی داشته باشد.

هدآپ دیسپلی چیست و چگونه کار می‌کند؟

هدآپ دیسپلی Head-Up Display سیستمی است که اطلاعات دیجیتال را به صورت مجازی در جلوی چشم راننده و در فاصله‌ای معادل چند متر جلوتر از خودرو نمایش می‌نماید. به زبان ساده، راننده احساس می‌کند اطلاعات روی جاده و در فضای واقعی شناور هستند، در حالی که در حقیقت تصویر روی شیشه جلو یا یک صفحه شفاف بازتاب می‌شود. این فناوری از اصول اپتیک و بازتاب نور بهره می‌برد تا تصویری شفاف، خوانا و بدون اعوجاج حتی در نور مستقیم خورشید ایجاد کند. نخستین HUDهای خودرویی در اواخر دهه ۱۹۸۰ توسط شرکت‌هایی مانند جنرال موتورز و نیسان معرفی شدند، اما پیشرفت واقعی آن از اوایل دهه ۲۰۱۰ و با ورود شرکت‌های آلمانی مانند BMW، مرسدس‌بنز و آئودی آغاز شد.

نحوه عملکرد سیستم‌های HUD

عملکرد HUD بر پایه سه مرحله اصلی استوار است: تولید تصویر، انتقال تصویر و بازتاب تصویر. ابتدا یک واحد نمایشگر کوچک (معمولاً از نوع LCD یا DLP یا LCoS) در داخل داشبورد، تصویری وارونه و معکوس تولید می‌کند. سپس این تصویر از طریق مجموعه‌ای از آینه‌ها و لنزهای اپتیکی به سمت یک صفحه بازتابنده (combiner) یا مستقیماً به شیشه جلو هدایت می‌شود. در آنجا بازتاب می‌شود و برای چشم راننده به صورت مجازی در فاصله ۲ تا ۷ متری جلوتر از خودرو ظاهر می‌گردد. برای جلوگیری از پدیده «تصویر شبح» (ghosting)، شیشه جلو خودروهای مجهز به HUD معمولاً از نوع چندلایه و با پوشش‌های ضدبازتاب ویژه ساخته می‌شود. در مدل‌های پیشرفته‌تر، از فناوری Waveguide یا هولوگرافی استفاده می‌شود که تصویر را کاملاً شفاف و بدون نیاز به صفحه جداگانه روی شیشه نمایش می‌دهد.

اجزای اصلی هدآپ دیسپلی

یک سیستم HUD کامل معمولاً از اجزای زیر تشکیل شده است:

• واحد تولید تصویر (Picture Generation Unit – PGU): قلب سیستم که معمولاً بر پایه فناوری TFT-LCD، DLP یا LCoS کار می‌کند و روشنایی آن گاهی به بیش از ۱۵۰۰۰ کندلا بر متر مربع می‌رسد.
• سیستم اپتیکی: شامل آینه‌های محدب و مقعر، لنزهای غیرکروی و گاهی موج‌برهای نوری.
• صفحه بازتابنده (Combiner): در مدل‌های ارزان‌تر یک قطعه پلاستیکی شفاف است و در مدل‌های گران‌قیمت مستقیماً خود شیشه جلو نقش combiner را ایفا می‌کند.
• حسگرهای نور محیط و ارتفاع چشم راننده: برای تنظیم خودکار روشنایی و موقعیت مجازی تصویر.
• واحد کنترل الکترونیکی (ECU): که اطلاعات را از CAN-bus خودرو دریافت و به PGU ارسال می‌کند.

انواع مختلف هدآپ دیسپلی در خودروها

در حال حاضر سه دسته اصلی هدآپ دیسپلی در خودروها وجود دارد:

• HUDهای معمولی رنگی (Color HUD) که اطلاعات پایه مانند سرعت، دور موتور و مسیر یابی را نمایش می‌دهند.

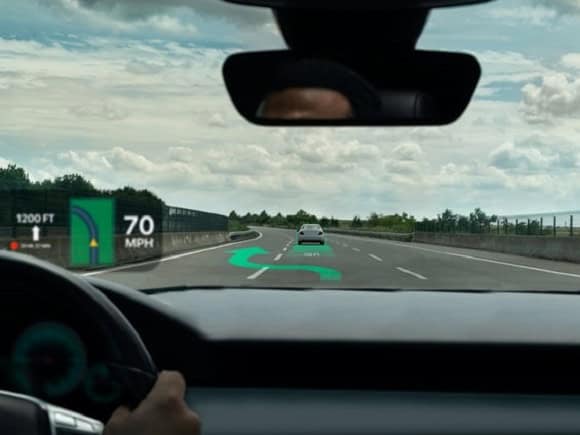

• HUDهای واقعیت افزوده (Augmented Reality HUD) که اطلاعات را دقیقاً روی عناصر واقعی جاده می‌گذارند؛ مثلاً فلش مسیر یابی دقیقاً روی خط‌کشی جاده ظاهر می‌شود.
• HUDهای تمام‌عرض (Full-Windshield HUD) که کل شیشه جلو را به نمایشگر تبدیل می‌کنند (هنوز در مرحله پروتوتایپ در شرکت‌هایی مانند پاناسونیک و کانتیننتال).

HUD شیشه جلو و HUD صفحه بازتابی

HUDهای شیشه جلو (Windshield HUD) پیشرفته‌ترین و گران‌ترین نوع هستند. در این سیستم‌ها، لایه داخلی شیشه جلو با پوشش PVB خاص و زاویه بازتاب دقیق ساخته می‌شود تا تصویر مستقیماً روی شیشه ظاهر شود. این نوع HUD تصویری بزرگ‌تر (تا ۱۰ اینچ یا بیشتر) و یکپارچه‌تر ارائه می‌دهد. در مقابل، HUDهای صفحه بازتابی (Combiner HUD) از یک قطعه پلاستیکی شفاف کوچک که از داشبورد بیرون می‌آید یا ثابت است استفاده می‌کنند. این نوع ارزان‌تر است، کیفیت تصویر خوبی دارد و در بسیاری از خودروهای میان‌رده مانند مزدا ۳، تویوتا کرولا و پژو ۵۰۸ دیده می‌شود. مزیت combiner این است که نیازی به شیشه جلو خاص ندارد و می‌توان آن را به عنوان لوازم جانبی نصب کرد.

جدیدترین نسل هدآپ دیسپلی از منبع نور لیزری (Laser-based HUD) استفاده می‌کند. در این فناوری به جای لامپ LED یا LCD، سه لیزر قرمز، سبز و آبی تصویر را مستقیماً روی موج‌بر هولوگرافیک می‌تابانند. نتیجه تصویری فوق‌العاده شفاف حتی در نور شدید خورشید، مصرف انرژی بسیار پایین و امکان نمایش در میدان دید بسیار وسیع است. شرکت‌هایی مانند پاناسونیک، کانتیننتال و MicroVision در این حوزه پیشرو هستند. در حال حاضر خودروهایی مانند مرسدس‌بنز S-Class مدل ۲۰۲۴ و BMW سری ۷ جدید از HUD لیزری بهره می‌برند.

نقش در ایمنی رانندگی

مطالعات متعدد نشان داده‌اند که هدآپ دیسپلی می‌تواند زمان واکنش راننده را تا ۰٫۵ تا ۱ ثانیه کاهش دهد. گزارش Euro NCAP در سال ۲۰۲۳ اعلام کرد خودروهای مجهز به HUD واقعیت افزوده تا ۲۳ درصد کمتر در معرض تصادف از جلو هستند، زیرا راننده دیگر نیازی به نگاه کردن به صفحه کیلومتر یا سیستم ناوبری ندارد. همچنین HUD می‌تواند علائم محدودیت سرعت، فاصله با خودروی جلویی، هشدار خروج از خط و حتی تشخیص عابر پیاده را مستقیماً روی جاده نمایش دهد و به این ترتیب حواس‌پرتی را به حداقل برساند.

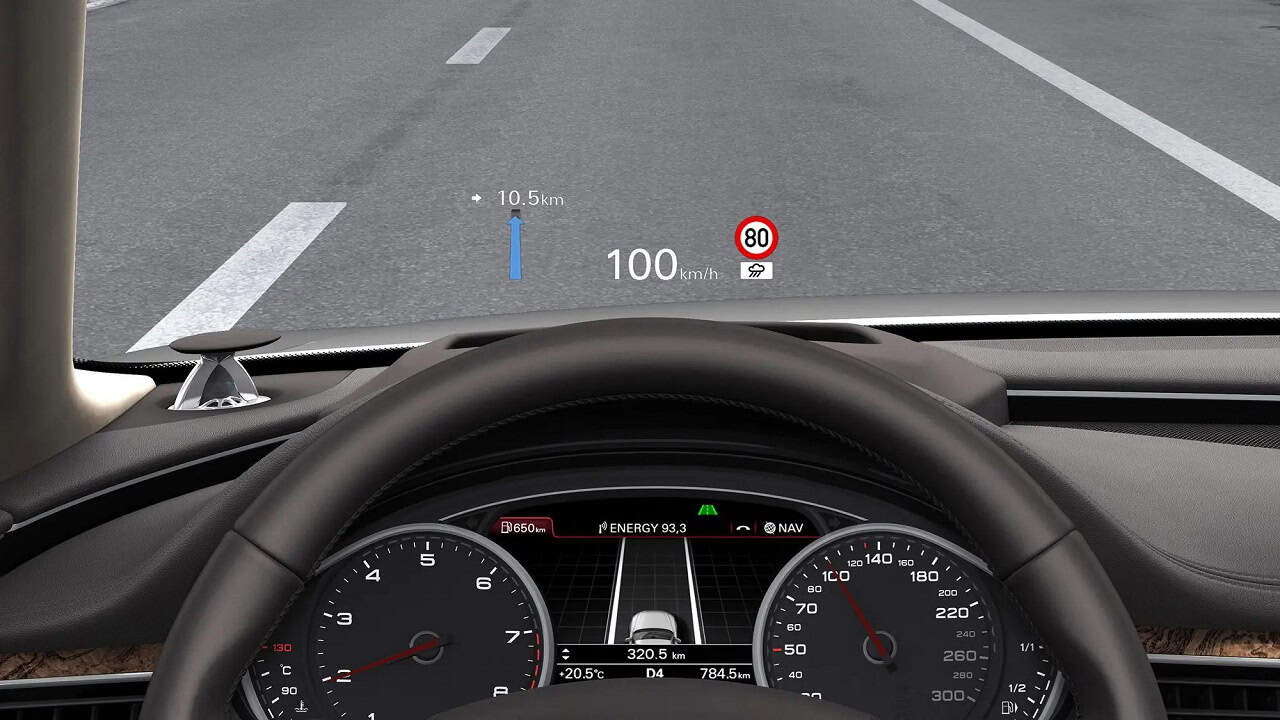

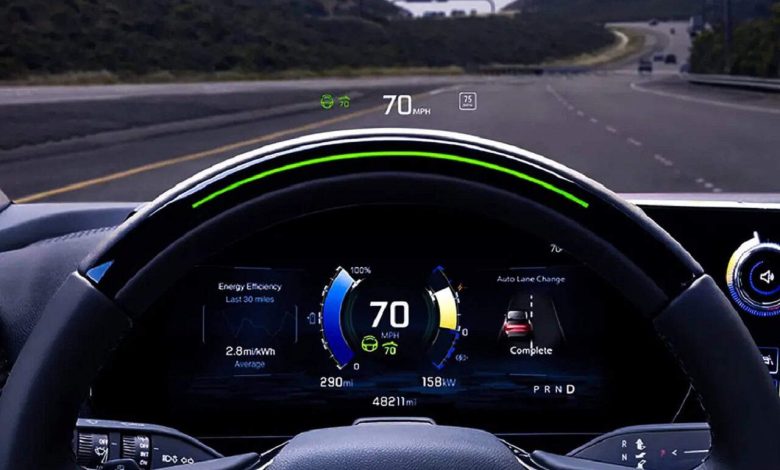

یکی از رایج‌ترین کاربردهای HUD، نمایش سرعت لحظه‌ای و دور موتور به صورت بزرگ و خوانا است. در بسیاری از خودروها، سرعت به صورت عددی بزرگ (تا ۱۰ سانتی‌متر ارتفاع) و دور موتور به صورت نوار رنگی یا عددی کنار آن نشان داده می‌شود. در مدل‌های اسپرت مانند پورشه ۹۱۱ یا آئودی RS، HUD حتی نقطه بهینه تعویض دنده (shift light) را به صورت فلش‌های رنگی نمایش می‌دهد. برخی سیستم‌ها سرعت را نه تنها به صورت عددی بلکه به صورت گرافیکی روی جاده (مثلاً نوار سرعت در گوشه تصویر) نشان می‌دهند تا راننده بدون جابه‌جایی چشم، تغییرات را متوجه شود.

HUDهای قابل نصب روی خودروهای قدیمی

خوشبختانه عدم وجود هدآپ دیسپلی فابریک، به معنای محروم ماندن از این فناوری نیست. شرکت‌های لوازم جانبی مانند Hudway، Navdy (که متأسفانه تعطیل شد)، Garmin و حتی برندهای چینی معتبر، HUDهای aftermarket تولید می‌کنند که از طریق پورت OBD-II یا حتی فقط با اتصال به گوشی هوشمند کار می‌کنند. این دستگاه‌ها معمولاً یک صفحه بازتابنده شفاف دارند و اطلاعات سرعت، دور موتور، ولتاژ باتری، مصرف سوخت و مسیر یابی را نمایش می‌دهند. مدل‌های پیشرفته‌تر مانند Sygic HUD یا Hudly Wireless حتی قابلیت واقعیت افزوده محدود دارند و با قیمت ۱۵۰ تا ۴۰۰ دلار قابل تهیه هستند.

مزایای استفاده از هدآپ دیسپلی

• کاهش چشمگیر حواس‌پرتی و افزایش تمرکز روی جاده
• بهبود زمان واکنش در شرایط اضطراری
• نمایش اطلاعات ناوبری به صورت بصری و بدون نیاز به نگاه به گوشی یا صفحه مرکزی
• افزایش حس لوکس بودن و تکنولوژیک خودرو
• کمک به رانندگی اقتصادی با نمایش لحظه‌ای مصرف سوخت و پیشنهاد دنده مناسب
• امکان شخصی‌سازی گسترده (رنگ، روشنایی، نوع اطلاعات نمایش‌داده‌شده)

معایب HUD

با وجود مزایای بسیار، HUD خالی از اشکال نیست:

• هزینه بالا: افزودن HUD فابریک گاهی بیش از ۱۵۰۰ دلار به قیمت خودرو می‌افزاید.
• نیاز به شیشه جلو خاص در مدل‌های پیشرفته که تعویض آن بسیار گران است.
• احتمال ایجاد حواس‌پرتی در برخی رانندگان تازه‌کار که به اطلاعات زیاد عادت ندارند.
• کاهش شفافیت شیشه جلو در مدل‌های windshield در شب یا هنگام باران شدید (هرچند پوشش‌های جدید این مشکل را تا حد زیادی حل کرده‌اند).
• در HUDهای aftermarket، کیفیت تصویر معمولاً پایین‌تر و وابستگی به گوشی یا OBD است که گاهی اتصال قطع می‌شود.

سوالات متداول هدآپ دیسپلی (HUD)

هدآپ دیسپلی چیست؟

هدآپ دیسپلی یا HUD به سیستم نمایش اطلاعات خودرو گفته می‌شود که داده‌های مهم مثل سرعت، مسافت، هشدارها و مسیر ناوبری را مستقیماً روی شیشه جلوی راننده یا صفحه‌ای شفاف نمایش می‌دهد. هدف این سیستم کاهش حواس‌پرتی راننده و افزایش ایمنی است، زیرا راننده بدون نگاه کردن به پشت فرمان می‌تواند اطلاعات حیاتی را دریافت کند.

چگونه هدآپ دیسپلی کار می‌کند؟

هدآپ دیسپلی از منابع مختلف خودرو داده می‌گیرد و با استفاده از پروژکتور یا نمایشگر شفاف، اطلاعات را روی شیشه جلوی راننده نمایش می‌دهد. برخی سیستم‌ها از فن‌آوری لمسی و دیجیتال بهره می‌برند و حتی می‌توانند هشدارهای ایمنی مانند فاصله با خودرو جلو یا خروج از خط را نیز نشان دهند. این سیستم با بهره‌گیری از نور و زاویه مناسب، در شرایط مختلف نوری و محیطی قابل مشاهده است.

چه مزایایی برای راننده دارد؟

استفاده از HUD باعث افزایش تمرکز و کاهش حواس‌پرتی می‌شود. راننده نیاز ندارد مدام نگاه خود را از جاده بردارد تا سرعت یا مسیر را بررسی کند. همچنین، سیستم‌های پیشرفته هشدارهایی در لحظه ارائه می‌کنند که می‌تواند از بروز تصادف جلوگیری کند. در مدل‌های جدید، این سیستم حتی اطلاعات مرتبط با ناوبری، وضعیت آب و هوا و تماس‌های تلفنی را هم نمایش می‌دهد.

انواع هدآپ دیسپلی کدام‌اند؟

هدآپ دیسپلی‌ها به دو نوع اصلی تقسیم می‌شوند. HUD اصلی (OEM): سیستم‌هایی که توسط کارخانه روی خودرو نصب می‌شوند و معمولاً کیفیت تصویر، یکپارچگی با سیستم‌های خودرو و امکانات بیشتری دارند. HUD قابل نصب بعدی (Aftermarket): دستگاه‌هایی که می‌توان روی شیشه یا داشبورد خودرو نصب کرد و به سیستم برق خودرو یا پورت OBD-II متصل می‌شوند. هرچند این نوع اقتصادی‌تر است، اما ممکن است قابلیت‌ها و کیفیت تصویر به اندازه سیستم اصلی نباشد.

نصب هدآپ دیسپلی سخت است؟

نصب HUD اصلی معمولاً توسط کارخانه انجام می‌شود و راننده نیاز به دخالت ندارد. برای HUDهای aftermarket، نصب آسان است و معمولاً با اتصال به شارژر فندکی یا پورت OBD-II انجام می‌شود. برخی مدل‌ها نیازمند تنظیم زاویه و کالیبراسیون نور هستند تا تصویر روی شیشه کاملاً واضح و بدون انحراف باشد.

آیا استفاده از هدآپ دیسپلی برای همه خودروها مناسب است؟

بیشتر خودروها می‌توانند از HUD بهره ببرند، اما مدل‌هایی که شیشه جلوی صاف و زاویه دید مناسب دارند، عملکرد بهتری ارائه می‌کنند. خودروهایی با شیشه‌های خمیده یا زاویه دید محدود ممکن است نیازمند پروژکتور مخصوص یا فیلم شفاف برای بهبود کیفیت تصویر باشند. همچنین در خودروهای با سیستم‌های HUD پیشرفته، اطلاعات بیشتر مثل هشدارهای امنیتی، رادار و ناوبری دقیق نمایش داده می‌شود.

آیا HUD فقط سرعت و مسافت را نمایش می‌دهد؟

خیر، سیستم‌های جدید هدآپ دیسپلی می‌توانند انواع اطلاعات خودرو را نشان دهند: سرعت، مسافت طی شده، مسافت باقیمانده، هشدارهای ایمنی، مسیر ناوبری، تماس‌های تلفنی و پیام‌ها، وضعیت آب و هوا و حتی اطلاعات مربوط به رانندگی اقتصادی. برخی سیستم‌ها با سنسورهای پیشرفته می‌توانند هشدار تصادف احتمالی، نقاط کور و خطوط مسیر را نیز نشان دهند.
